HY-QCX102新能源汽車整車解剖模型
一、產品簡介

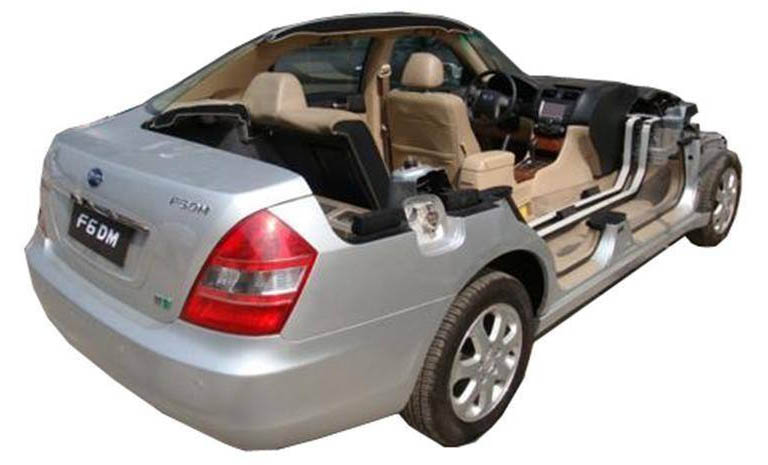

HY-QCX102新能源汽車整車解剖模型是新能源汽車整車、整體車身深度解剖，能清晰看見發動機艙、車身側圍的構造結構、鋼板的厚度及獨立懸掛的結構。車廂內部及外部均采用剖解技術，使內部平時看不到的地方都清晰可見，剖解工藝精湛、構造清晰呈現,能夠展示新能源汽車各總成裝置以及各附件位置以及各個系統的工作關系和工作原理。動力與傳動系統、制動系統、空調系統、車身電器系統、懸掛系統、轉向系統、制動系統本身和遮擋物進行充分解剖，使其典型結構充分展示出來。
二、教學功能：
本設備可以直觀了解電動汽車的內部結構，能體現各個系統在車上的布置位置、基本功能以及工作原理。解剖布局涵蓋所有汽車內部和外部零部件，能夠增強學員對電動汽車的整體了解，快速掌握電動汽車的一些理論和實踐知識。
三、主要實訓項目：
動態運行功能，可顯現電動汽車所有運行工作狀態下各種參數。包含，低壓部分、高壓部分、整車控制系統、動力控制系統、電池組、充電管理系統、以及電子空調等等。
1、電動汽車動力系統認知理解實訓，
2、電動車單速變速器系統的認知理解實訓
3、電動汽車控制系統的認知理解實訓
4、電動汽車交換器系統的認知理解實訓
5、電動汽車動力電池的認知理解實訓
6、電動汽車儀表工作臺的內部結構認知理解實訓
7、電動汽車空調系統的認知理解實訓
8、電動汽車動力轉向系統的認知理解實訓
9、電動汽車汽車底盤系統的整體的認知理解實訓
四：制作工藝：
1．配置鋼制可移動臺架以及腳輪剎車位置，臺架表面采用優質金屬漆噴涂耐腐蝕性好，適應各種環境下的教學實訓。
3. 用鋼制支架把車輛支撐起來，對運動件進行必要的遮擋，確保安全；
4. 整體臺架采用國標鋼材制作，并噴塑處理；
5. 電源：220V交流，面板電壓12V直流，具有漏電過流保護裝置，安全可靠；
五、技術參數
設備參數：原車數據；
低壓電源：12V
最大馬力：61Ps
最大功率-功率值：45kW
最大扭矩-扭矩值：144Nm
燃料類型：電力
電機最大功率-轉速：9000
電機最大扭矩-轉速：3000
電機最大功率：45kW
電機最大扭矩：144Nm
驅動電源：320V
電機額定功率：20kW
普通充電時間：360分鐘
電池容量：25.6kW?h
|
