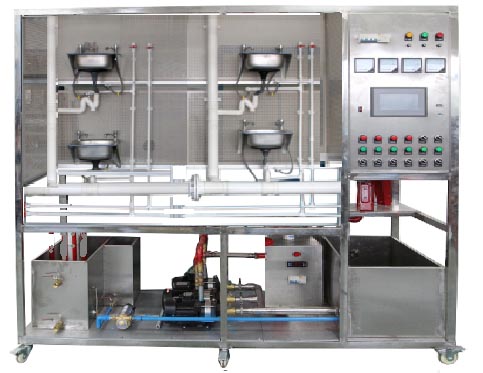

HYPS-1E給排水系統操作實訓裝置
一、產品概述
給排水系統操作實訓裝置是專門為職業院校開設的給排水工程、建筑電氣、樓宇智能化設備、建筑設備、市政工程等土木水利類相關專業而研制的，裝置根據建筑物行業中住宅和工業場所給排水工程系統的特點采用工程對象系統設計實訓模型，通過該裝置的操作訓練可考核學生掌握給排水設備安裝與控制的綜合能力，如管材切割與連接、管道安裝、設備安裝、電氣安裝、設備接線、編程控制、故障排查等；同時，可培養學生的團隊合作能力、工作效率、質量意識、安全意識、職業道德和職業素養等。
二、系統功能
給排水對象模型整體采用不銹鋼框架進行設計，主要給排水管道設備安裝在鋼架底座上、具備開放式的特點，由生活給水系統、熱水給水系統、排水系統和控制系統四個部分組成。
生活給水系統主要有給水箱、給水泵、穩壓罐、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用不銹鋼管進行設計，可進行不銹鋼管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量。
熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。
排水系統主要有污水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用UPVC管，沉水灣，等進行設計，可進行UPVC管的切割、粘接、安裝和通水試驗操作，結合控制系統可實現污水箱的水位檢測和排水泵的啟�？刂频裙δ堋�
給排水自動控制系統主要有電氣控制柜、觸摸屏、操作開關、工作狀態指示燈、PLC控制器、變頻器、低壓電氣、水泵、水表、傳感器、浮球式液位計、壓力開關、壓力變送器）、組態監控軟件等組成。通過控制系統可實現給排水系統的自動化控制功能。
二、通過項目任務實施，可考察的職業能力
1．系統竣工圖和控制電氣原理圖繪制
2．管材加工和連接
學習鍍鋅管、不銹鋼管、PPR、UPVC管的切割、套絲、熔接、連接。
3．配件和器件的安裝
完成生活給水系統、熱水給水系統和排水系統中管路配件的安裝；完成水泵、壓力變送器、水表、浮球液位計、水龍頭、生活水盆、淋浴器等水暖器件的安裝。
4．管道試壓與通水試驗
5．電氣設計、安裝與接線
水泵、配電柜、控制器、指令元件、操作元件的安裝、接線
6．控制程序設計與調試
（1）變頻控制程序設計與調試
（2）抄表計費程序設計
（3）生活水恒壓設計
（4）給排水監控程序設計
（5）組態監控系統設計
三、主要技術參數
1．工作電源：三相四線制AC380V±10% 50Hz；
2．給排水模型外形尺寸：2.35m×0.79m×1.9m(長×寬×高)；
3．給排水模型主框架材料：304不銹鋼；
4．整機功耗：<4.5KVA；
5．裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定；
6．安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
熱水系統實訓
實訓項目一：配件和器件的安裝：完熱水給水系統中管路配件的安裝；溫度的控制，熱水管路的連接
實訓項目二：管材加工和連接：PPR、UPVC管的切割、套絲、熔接、連接。
生活水系統實訓
實訓項目一：配件和器件的安裝：給水系統中管路配件的安裝；
實訓項目二：壓力變送器、水表、末端試水裝置、水龍頭、淋浴器等水暖器件的安裝。
排水系統實訓
實訓項目一：排水管路結構安裝
實訓項目二：系統原理認識與了解
實訓項目三：浮球液位計的安裝
電氣軟件實訓項目
實訓項目一：系統竣工圖和控制電氣原理圖繪制
實訓項目二：控制程序設計與調試:（變頻控制程序；抄表計費程序；噴淋滅火控制程序；給排水監控程序；組態監控系統）
實訓項目三：管道試壓與通水試驗
實訓項目四：電氣設計、安裝與接線：水泵、配電柜、控制器、指令元件、操作元件的安裝、接線
