HYJZDQ-1智能建筑電氣控制實訓考核裝置
一、功能與特點：

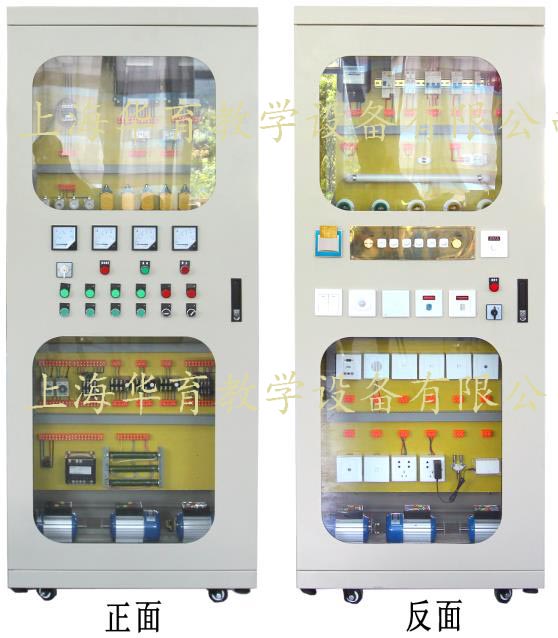

1、本裝置采用正反二面開門的離墻式威圖電氣控制柜，且正反面同時都可以操作，柜體中寬度能保證兩個學生同時合作接線實訓的需要，其外形尺寸寬×厚×高分別為：800×600×2000 mm。柜體采用厚度為國標1.5以上的優質鋼板，柜門采用厚度為國標2.0以上的優質鋼板并安裝四塊大的玻璃，學生能通過玻璃看清柜內各元器件及相應的動作，金屬表面噴塑，柜體中間有二塊優質環氧樹脂絕緣板和相應的支架系統隔離正反兩個柜體，安裝板上安裝智能建筑電氣控制線路各實訓考核模塊。各元器件所有的接線端都連接至相應的專用實訓接線端子上，每個接線端上都套有用電腦打印接線端名稱及編號的套管，并且更換方便。被控制電機安裝于電氣控制柜內。
2、電氣柜體正面內安裝賓館及公寓內部單相電氣控制電路，主要包括賓館客房及公寓住宅全套單相電照明及電器插座模塊(含專用控制面板)同時還配備各種弱電信息模塊。學生通過各種不同的線路連接，既能進行一些諸如請勿打擾電路安裝等小課題的實訓，也能進行一些諸如客房全套電器安裝及故障設置和排除等綜合性課題的實訓。
3、電氣柜體反面內安裝智能建筑三相電氣控制電路，主要包括智能建筑中各種消防、給排水、暖通、空調等系統及常用建筑設備中動力設備控制所需的各種控制電器。學生通過各種不同的線路連接，既能進行一些諸如三相電能測量，通過電流互感器測量電流，萬能轉換開關測量進線三相電壓等小課題，也能進行一些諸如二臺自動噴淋泵一用一備(星／三角降壓啟動)，及“室內消火栓加壓水泵電氣控制”和“自動噴水滅火系統加壓水泵電氣控制”全套電器按裝及故障設置和排除等綜合性課題的實訓。
二、主要配置
前后開門四玻電氣柜、柜內按裝架、環氧樹脂絕緣板、接線裝置、漏電斷路器、熔斷器、電流互感器、單相電度表、床頭控制面板、日光燈、白熾燈、單聯開關、單相異步電動機、門鈴、插卡取電插座、請勿打擾插座、聲光控延時開關、人體自動感應開關、觸摸延時開關感應開關、無線遙控開關、調光開關、燈座、插座、分配器、有線電視信息端座、音視頻信息端座、電話信息端座、網絡信息端座、三相四線有功電度表、接觸器、中間繼電器、時間繼電器、熱繼電器、行程開關、按鈕、信號燈、萬能轉換開關、電壓表、電流表、三相電機、聲光報警器、檢修開關、報警選擇開關和故障開關等。
三、實訓項目
A：照明控制線路實訓
1、吊燈控制電路
2、落地燈插座控制電路
3、電視機、落地扇插座控制電路
4、插卡來電拔卡延時斷電控制電路
5、請勿打擾燈控制電路頁目
6、床頭調光控制電路
7、日光燈控制電路
8、無線遙控開關燈控制電路
9、走廊樓梯觸摸延時開關燈控制電路
10、走廊樓梯聲光控延時開關燈控制電路
11、走廊樓梯人體感應自動開關燈控制電路
12、走廊樓梯單聯雙控開關燈控制電路
B：燈光及插座綜合實訓
13、標房燈光插座全套控制電路安裝，調試和排故
14、公寓燈光插座全套控制電路安裝，調試和排故
15、走廊樓梯燈光全套控制電路安裝，調試和排故
C：賓館弱電線路實訓
16、有線電視端座的安裝
17、分配器的配置與連接
18、音視頻端座的配置與安裝
19、網絡端座的配置與安裝
20、電話端座的配置與安裝
D：各種測量線路實訓
21、單相電度表直接安裝電路
22、單相電度表間接安裝電路
23、電流互感器與電流表配用接線
24、電壓表、電流表安裝
25、三相四線有功電度表直接安裝電路
26、三相四線有功電度表間接安裝電路
27、一臺電流互感器用于單相回路的接線電路
28、兩臺電流互感器接成不完全星形接線電路
29、三臺電流互感器接成星形接線電路
30、兩臺電流互感器接成差接接線電路
31、三臺電流互感器接成三角形接線電路
32、萬能轉換開關和電壓表測量三相電壓接線電路
動力控制線路
33、單相電動機控制電路
34、異步電動機點動控制接線電路
35、異步電動機自鎖控制接線電路
36、具有過載保護自鎖控制接線電路
37、異步電動機單向點動起動控制接線電路
38、異步電動機兩地控制接線電路
39、異步電動機聯鎖正反轉控制接線電路
40、正反轉點動、起動控制接線電路
41、雙重聯鎖正反轉控制接線電路
42、自動往返控制接線電路
43、位置開關作自動停止正反轉起動控制接線電路
44、帶有點動的自動往返控制接線電路
45、異步電動機星、三角形控制接線電路
46、接觸器控制星、三角形控制接線電路
47、串電阻降壓起動控制電路
48、異步電動機反接制動控制接線電路
49、異步電動機能耗控制接線電路
50、手動順序起動控制接線電路
51、自動順序起動控制接線電路
四、技術指標
輸入電壓：三相四線(或三相五線)～380v±10％50Hz
工作環境：溫度-10～+40℃ 相對濕度<85％(25℃)海拔<4000m
裝置容量：<1KVA
重量： 200Kg
漏電保護動作電流： ≤30mA；漏電保護動作時間： ≤0.1 s
外形尺寸： 800×600×2000mm3
安全保護：具有漏電保護裝置和開門自動斷電裝置
故障設置：具有故障設置功能
